都花錢買了一堆零件，那肯定要用用看吧

板子上的模組

首先，還是看到手上的這塊 ESP32 開發板。它上面除了整個微控制器的核心，還有許多已經內建的零件。我們先來用用看這些吧。

內建 LED

內建 LED 應該是大家最熟悉的部份吧，畢竟它最常被我們拿來 Blink 測試板子有沒有問題。

提示

各型的板子的內建 LED 所在的 GPIO 位置可能都不一樣， BUILTIN_LED 的定義也就都不盡相同。

如果預設沒有定義好的 BUILTIN_LED，就請你去找找你的開發板的說明文檔囉。

void loop() {
  digitalWrite(BUILTIN_LED, HIGH); // 設成高電位（亮）
  delay(1000); // 等待 1 秒
  digitalWrite(BUILTIN_LED, LOW); // 設成低電位（暗）
  delay(1000); // 等待 1 秒
}

不過 LED 可不是只有暗或亮兩個選項。它有這麼多種亮度可以發出來，不用就太可惜了吧？透過 PWM 訊號，調整 Duty Cycle，LED 的亮度就會改變。

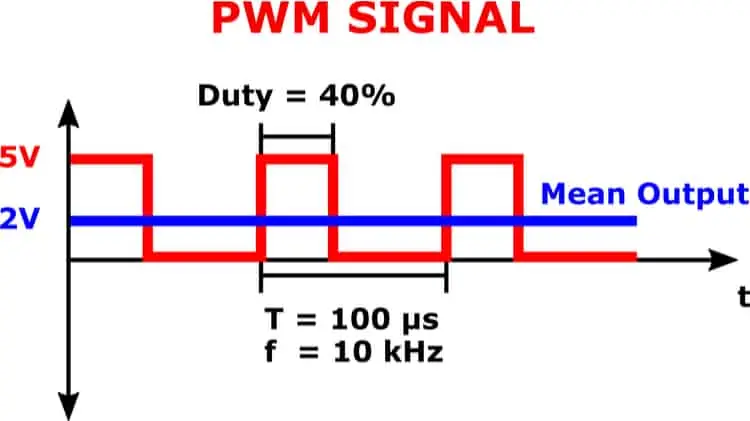

pwm signal — PWM 訊號——透過調整 Duty Cycle（高電位的時間占比），可以改變 LED 的亮度。

在 Arduino IDE 裡發出不同 Duty Cycle 的訊號也很簡單：

analogWrite(BUILTIN_LED, VALUE); // VALUE 為數值，範圍 0 ~ 255

這樣 LED 就可以顯示不同亮度了！透過亮度，就很容易能表示一個數值（像是時間、距離、溫度）的大小了吧！

我順便做了個（類）呼吸燈來用：）

int brightness = 0;

void loop() {
  while (brightness <= 255) {
    analogWrite(LED_BUILTIN, brightness++);
    delay(10);
  }
  while (brightness >= 0) {
    analogWrite(LED_BUILTIN, brightness--);
    delay(10);
  }
}

按鈕

我們知道板子上的 EN 按鈕是重置用的，可以讓板子的程式重新開始；至於 BOOT，是用來讓開發版進入 Bootloader，進行程式或韌體的上傳。不過有些板子在上傳程式時不需要按著 BOOT，因為每張開發版上有的零件不大一樣。

重點是，BOOT 按鈕是連接到 GPIO0，意味著我們可以透過程式讀取到它的狀態，作為輸入（Input）的管道。

重要

按鈕在釋放時是高電位（HIGH）、按下時是低電位（LOW）。

這樣，我們就能寫個簡單的程式：

void loop() {
  if (digitalRead(0) == LOW) { // 如果 GPIO0 （BOOT 按鈕）是低電位（按著）
    digitalWrite(LED_BUILTIN, HIGH); // 就對 LED 送出高電位（亮）
  } else {
    digitalWrite(LED_BUILTIN, LOW); // 按鈕釋放就送出低電位（暗）
  }
  delay(10);
}

WiFi

參考：

WiFi 和藍芽一樣，底層邏輯已經有函式庫幫忙寫好了，我們只要知道如何調用它們提供的 API 就行了。那就來看看這個 WiFi 函式庫怎麼用：

連接 WiFi 網路

#include <WiFi.h> // 調用 WiFi.h （函式庫的標頭檔）
const char *ssid     = "********"; // ssid: 網路名稱
const char *password = "********"; // password: 網路密碼

void setup() {
  Serial.begin(115200);

  // 連接 WiFi
  WiFi.begin(ssid, password);
  Serial.printf("Connecting to %s", ssid);

  // 檢查 WiFi 狀態，如果未連接就執行迴圈
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("\n--------------------");

  // 讀取 IP 位置
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());

  Serial.println("--------------------");

  // 顯示 WiFi 連線狀態資訊：工作模式、Channel、SSID、Passphrase、BSSID
  Serial.println("WiFi status:");
  WiFi.printDiag(Serial);
}

void loop() { }

設定 WiFi 模式、掃描 WiFi 網路

這邊 WiFi 有 3 種模式，並用 WIFI.mode() 設定：

模式代號	WiFi 模式	說明
WIFI_AP	Access Point (AP)	熱點，可以讓其他設備接入。
WIFI_STA	Station (STA)	無線終端模式，可以連接其他 WiFi 網路。
WIFI_AP_STA	AP+STA	兩個模式並存。

#include "WiFi.h"

void setup() {
  Serial.begin(115200);

  // 設定為連接（無線終端）模式
  WiFi.mode(WIFI_STA);
}

void loop() {
  Serial.println("scan start");

  // WiFi.scanNetworks() 回傳找到的 WiFi 網路數目
  int n = WiFi.scanNetworks();
  Serial.println("scan done");

  if (n == 0) {
      Serial.println("no networks found");
  } else {
    Serial.print(n);
    Serial.println(" networks found");

    for (int i = 0; i < n; ++i) {
      // 印出找到的 WiFi 網路的資訊
      Serial.print(i + 1);
      Serial.print(": ");
      Serial.print(WiFi.SSID(i)); // 網路名
      Serial.print(" (");
      Serial.print(WiFi.RSSI(i)); // 強度
      Serial.print(")");
      Serial.println((WiFi.encryptionType(i) == WIFI_AUTH_OPEN)?" ":"*"); // 加密狀態
      delay(10);
    }
  }
  Serial.println("");

  // 等一下再掃一次
  delay(5000);
}

網路模組還有其他很多功能，像是網路連接的 TCP、UDP 協定，甚至可以做 HTTP、HTTPS、Server、DNS Server 等等，雖然那些並不是 WiFi 的範圍，但也是 Networking 的一環，不過這堆東西我就講不完啦

藍芽

參考：https://shop.mirotek.com.tw/iot/esp32-start-19/

藍芽的話，我們也是使用內建的函式庫 BluetoothSerial，接下來要做的就是連接與資料傳輸了。

初始化：SerialBT.begin("藍芽裝置名字")
讀文字：SerialBT.read()
寫文字：SerialBT.write("內容")

所以，以下就是個從電腦 Serial Console 讀取文字、在送到藍芽的程式：

#include <BluetoothSerial.h>
// 創建 BluetoothSerial 的實例（instance）
BluetoothSerial SerialBT;

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32_BT"); // 藍牙顯示名稱，可自行更改，需避免與他人重複命名
}

void loop() {
  // 確認有內容讀取
  if (Serial.available()) {
    // 在 SerialBT 寫入 Serial 讀取的東西
    SerialBT.write(Serial.read());
  }

  // 確認有內容讀取
  if (SerialBT.available()) {
    // 在 Serial 寫入 SerialBT 讀取的東西
    Serial.println(SerialBT.readString());
  }
  delay(50);
}

Note

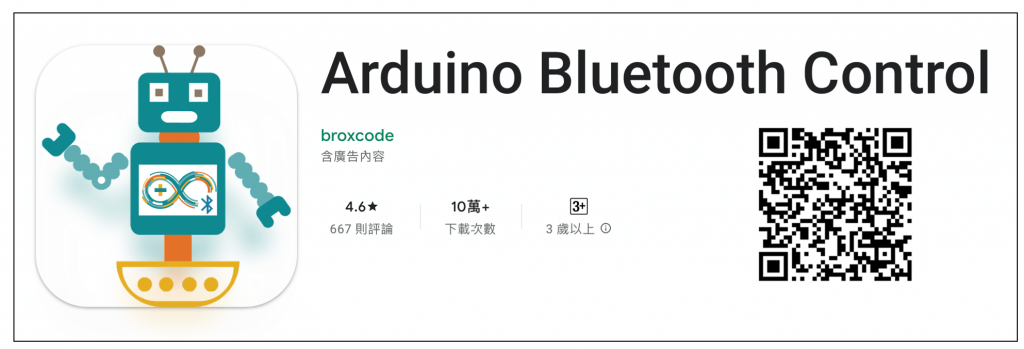

使用「Arduino Bluetooth Control」App 可以透過藍芽和開發板傳送文字。

arduino Bluetooth control app on play store

詳細使用方式詳見：https://shop.mirotek.com.tw/iot/esp32-start-19/

接下來，就來看看有什麼其他零件可以接上吧。

但首先，我們有這麼多零件，要怎麼把它們都接上去啊？尤其在 3V3 和 GND 腳位少的開發版上，直接把線插上針腳就沒辦法一次使用好幾個零件。但我們測試用的東西又不可能直接焊接上去。

所以，我們需要另一塊板子幫我們連接電線，又不能直接黏死。這就是麵包板的用處啦

麵包板

麵包板為電子電路設計中常用的一種基底。與印刷電路板不同，麵包板無需焊接或損壞電路軌道，因此可以反覆使用。麵包板非常適合用於打造原型產品，在學生和技術教育領域非常受歡迎。 ——麵包板 - 維基百科

總之，就是讓你簡單接線的板子。因為它已經在裡面幫你接好了。

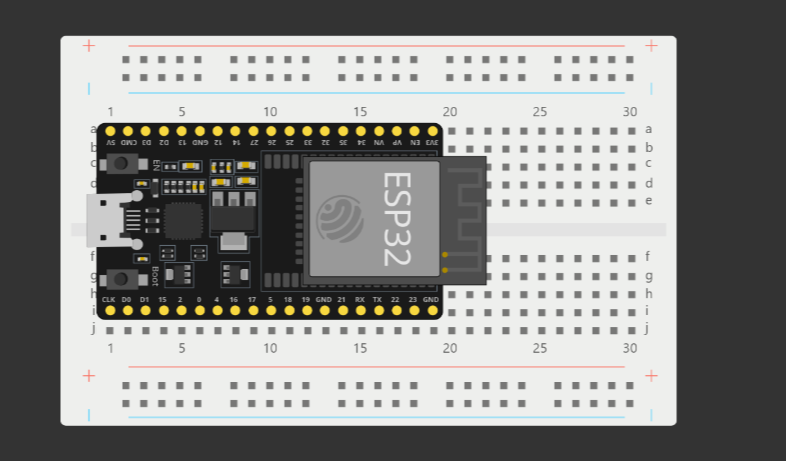

接著把 ESP32 放到麵包板上，大概會長這樣：

esp32 on breadboard — 把 ESP32 兩邊的針腳插在麵包板的兩邊，這樣電路才不會相連。

不過看到上面的圖你可能會發現，ESP32 有一邊的針腳剛好在麵包板的最後一排，這應該就是尺寸規格的問題啦。那邊接線大概就接不到了，所以 3V3 的針腳確認一下要在接得出來的地方。

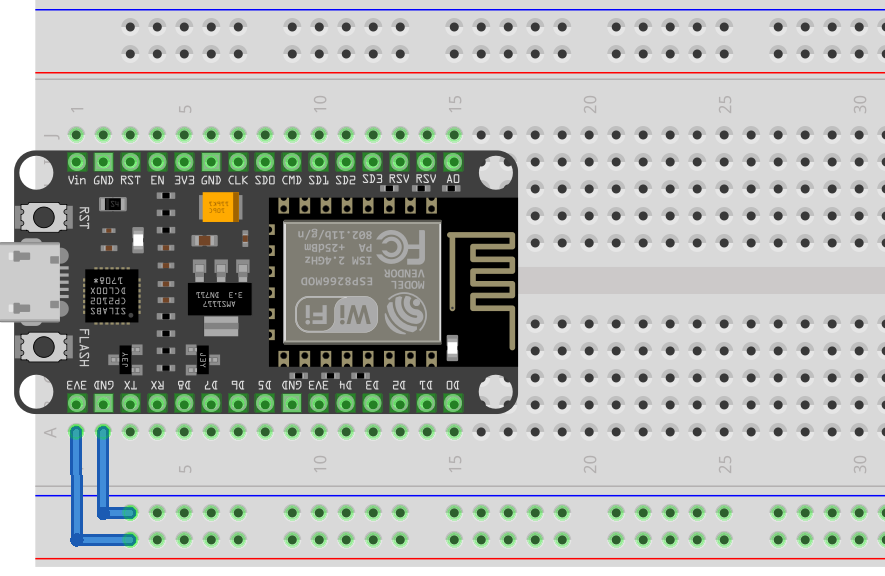

esp32 on breadboard with wires — 從 ESP32 把線接出來，電源（3V3）通常會接到 `+` 的直條（紅色）、接地就接到 `-` 那條（黑色）。

剩下的針腳就一樣是自由運用了！

LED

一樣，我們先從最簡單的開始。

上面我們已經有提到內建 LED 的使用，另外的 LED 接上去也不會差太多。我們就簡單帶過吧

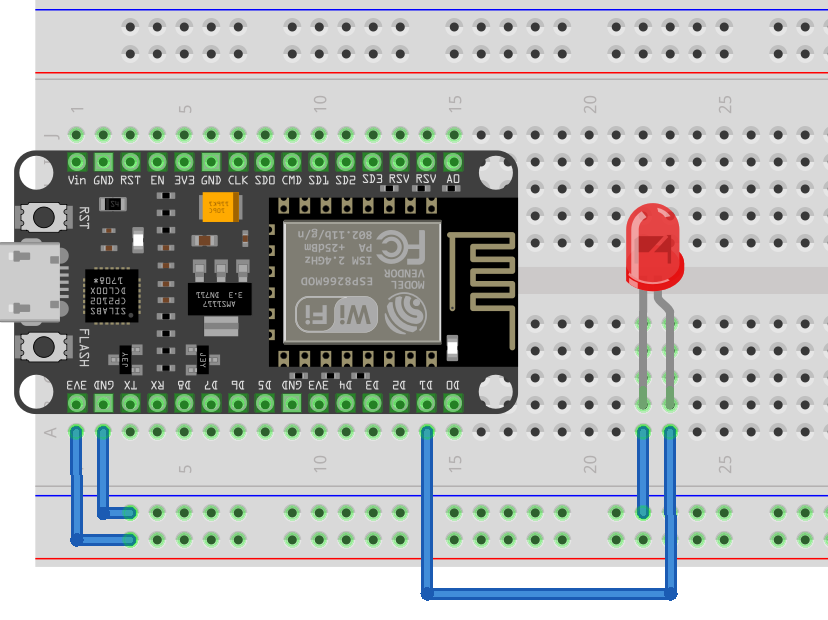

接線

注意

LED 的長腳（正極）要接到 GPIO、短腳（負極）要接到接地！

不然可能會損害到 LED 喔。

Blink

這個大家應該也看過好幾次了，我們就速速直接照抄吧

// 注意：記得自己定義你的 LED_PIN 針腳，或直接寫在下面程式！
void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(1000);
  digitalWrite(LED_PIN, LOW);
  delay(1000);
}

變換亮度

這個在上面也提過了，只要用 PWM 訊號，調整 Duty Cycle 就可以改變亮度了：

int brightness = 0;

void loop() {
  while (brightness <= 255) {
    analogWrite(LED_PIN, brightness++);
    delay(10);
  }
  while (brightness >= 0) {
    analogWrite(LED_PIN, brightness--);
    delay(10);
  }
}

按鈕

按鈕應該是最常見、也是最直覺的輸入裝置了。他的構造也很簡單，就是兩條電線、按鈕按下去就會接通。

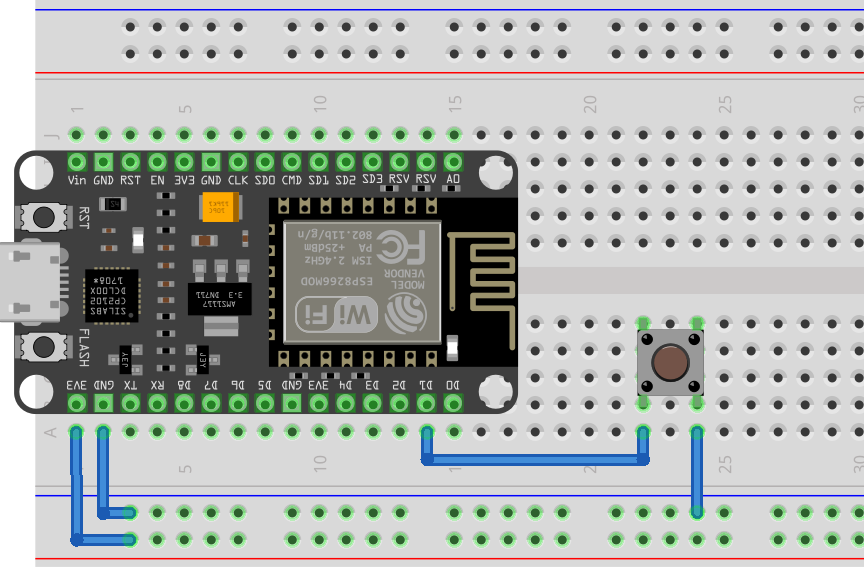

接線

提示

電源的部份也可以接在接地（GND）上。這會反應在你讀取的電位高低上：

按鈕電源	釋放時的電位	按壓時的電位	連接電阻
VCC	低	高	下拉（pull-down）
GND	高	低	上拉（pull-up）

上拉或下拉電阻可以讓零件沒有訊號（高阻抗）的時候，保證讀取到的訊號是高或低電位。在上面的表格裡，可以看到「釋放時的電位」就是高阻抗的時候，這時下拉電阻就可以保證讀取到的訊號是 LOW。

而上拉或下拉電阻在開發板裡面已經有內建，所以在指定 pinMode() 的時候，只要指定 INPUT_PULLUP 或 INPUT_PULLDOWN 就好了喔。

按壓時觸發 LED

接上按鈕，只要讀到高或低的觸發電位，就讓 LED 亮起來！

// 注意上面的表格，設定要設對，讀取也要讀對！
#define BUTTON_PIN 5
#define LED_PIN 23

void setup() {
  pinMode(BUTTON_PIN, INPUT_PULLUP);
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  // 我們用了上拉電阻（INPUT_PULLUP），所以按鈕按下時是 LOW 訊號！
  if (digitalRead(BUTTON_PIN) == LOW) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }
  delay(100);
}

觸摸按鈕

參考：https://esp32io.com/tutorials/esp32-touch-sensor

接線

VCC 電源、GND 接地、SIG（訊號 signal）就是接 GPIO 了

按壓時觸發 LED

跟上面的按鈕差不多，只要在 SIG 的針腳讀到高電位的訊號，那就是有按壓啦

#define TOUCH_PIN 19
#define LED_PIN 23

void setup() {
  pinMode(TOUCH_PIN, INPUT_PULLUP);
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  if (digitalRead(TOUCH_PIN) == HIGH) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }
  delay(100);
}

蜂鳴器

接線

VCC 電源、GND 接地、I/O 接 GPIO

發出聲音、調整音高

要發出聲音，肯定就得在 I/O 的針腳發送訊號。這邊只要發出 PWM 訊號，就可以透過頻率讓它發出不同音高。

Arduino 有內建 tone() 函式，可以直接輸出不同頻率的 PWM 訊號：

tone(PIN, 262);
tone(PIN, 262, 200);
// tone(PIN, FREQUENCY [, DURATION(ms)])
// tone(針腳, 頻率 [, 時間（毫秒）])

noTone(PIN);
// 停止 `tone()` 函式開始的訊號。
// 因為 `tone()` 函式呼叫後會在程式運行的同時持續發送訊號，
// 如果你沒有指定時間（DURATION），你就需要 `noTone()` 停止這個訊號。

停止發聲

你應該會在 MH-FMD 蜂鳴器的板子上看到「低電平觸發」的字樣。顧名思義，他在收到低電位的訊號時，反而會發出聲音。

如果要停止它的發聲，就給它 HIGH 訊號就好了：digitalWrite(PIN, HIGH)

超音波測距

接線

VCC 電源、GND 接地、TRIG 和 ECHO 接 GPIO

送出觸發訊號、讀取時間

簡單來講，給 TRIG pin 一個訊號（10 微秒的 HIGH），他就會發射超音播進行測距，期間 ECHO pin 會給一個訊號代表超音波來回的時間，接著就能在程式裡運用這段時間、計算距離了。

Note

ECHO pin 的回傳時間除以 58 就是公分的距離了。

如果你好奇是怎麼算的：https://shop.mirotek.com.tw/iot/esp32-start-10/

#define TRIG_PIN 3 // 發出觸發訊號腳位
#define ECHO_PIN 2 // 接收測量結果訊號腳位

void setup() {
  pinMode(TRIG_PIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  unsigned long d = ping() / 58; // 計算距離（傳回時間 / 58 就是公分的距離）
  Serial.print(d);
  Serial.println("cm");
  delay(1000);
}

unsigned long ping() {
  digitalWrite(TRIG_PIN, HIGH); // 啟動超音波
  delayMicroseconds(10);  // 維持 10 微秒的 HIGH 訊號
  digitalWrite(TRIG_PIN, LOW);  // 關閉超音波
  return pulseIn(ECHO_PIN, HIGH); // 計算傳回時間
}

麥克風傳感器

接線

VCC (+) 接到電源、GND (G) 接到接地、OUT (DO 或 AO) 接到 GPIO

接收音訊

你會發現這邊的訊號分成數位和類比兩種，差別在這裡：

數位（Digital）訊號：只要偵測到聲音，就會輸出 HIGH 高電位訊號。
類比（Analog）訊號：聲音越大，訊號越強。

兩個就分別對應使用 digitalRead(PIN) 和 analogRead(PIN) 讀取。

#define SOUND_PIN 19
#define LED_PIN 23

void setup() {
  pinMode(SOUND_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  if (analogRead(SOUND_PIN) >= 1024) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }
  delay(100);
}

Note

通常音訊的讀取會先取一段時間的樣，再使用這段時間內的訊號最大值、最小值或平均值。

溫度傳感器

接線

這個零件使用 I2C 進行資料傳輸，所以你會看到 SDA 和 SCL 兩個 I2C 的針腳。

電源就接電源、GND 接接地、SDA 和 SCL 分別接在你的開發板上對應的針腳、ALT 接在 GPIO。

ADD0 我們不會接在板子上，它是用來更變這個零件的位址。如果你有多個溫度傳感器，你才會需要做更改。

接收溫度資訊

已經有現成的函式庫可以幫忙處理與 TMP102 的溝通： sparkfun/SparkFun_TMP102_Arduino_Library

參考：https://learn.sparkfun.com/tutorials/tmp102-digital-temperature-sensor-hookup-guide/all

Note

以下的程式碼是由函式庫的範例修改與刪減。如果想要看原本函式庫提供的程式碼，走這邊

#include <Wire.h> // 用來建立 I2C 通訊
#include <SparkFunTMP102.h> // 用來處理 TMP102 的訊號

const int ALERT_PIN = A3;

TMP102 sensor0;

void setup() {
  Serial.begin(115200);
  Wire.begin(); // 加入 I2C 匯流排

  pinMode(ALERT_PIN,INPUT);

  // TMP102 使用預設設定，地址為 0x48，使用上面的 Wire。
  // 成功連接返回 true，否則返回 false。
  if (!sensor0.begin()) {
    Serial.println("無法連接 TMP102。");
    while(1);
  }

  Serial.println("已連接到 TMP102！");
  delay(100);

  // 初始化 sensor0 設置
  // 這些設置會保存在傳感器中，即使斷電也會保留

  // 設定觸發警報前的連續故障數量。
  // 0-3: 0:1 次故障, 1:2 次故障, 2:4 次故障, 3:6 次故障。
  sensor0.setFault(0);  // 立即觸發警報

  // 設定警報的極性。(0:有效LOW, 1:有效HIGH)。
  sensor0.setAlertPolarity(1); // HIGH

  // 將傳感器設置為比較器模式 (0) 或中斷模式 (1)。
  sensor0.setAlertMode(0); // 比較器模式。

  // 設定轉換速率（傳感器獲取新讀數的速度）
  // 0:0.25Hz, 1:1Hz, 2:4Hz, 3:8Hz
  sensor0.setConversionRate(2);

  // 設置擴展模式。
  // 0:12 位元溫度 (-55°C 到 +128°C), 1:13 位元溫度 (-55°C 到 +150°C)
  sensor0.setExtendedMode(0);

  // 設置 T_HIGH，上限以觸發警報
  sensor0.setHighTempC(29.4);

  // 設置 T_LOW，下限以關閉警報
  sensor0.setLowTempC(26.67);
}

void loop()
{
  float temperature;
  boolean alertPinState, alertRegisterState;

  // 開啟傳感器以開始測量溫度。
  // 通常電流消耗約為 ~10uA。
  sensor0.wakeup();

  // 讀取溫度資料
  temperature = sensor0.readTempC();

  // 讀取警報
  alertPinState = digitalRead(ALERT_PIN); // 從針腳讀取警報
  alertRegisterState = sensor0.alert();   // 從註冊讀取警報

  // 讓感測器進入睡眠模式以節省能源
  // 通常電流消耗約為 <0.5uA.
  sensor0.sleep();

  // 印出溫度及警報狀態
  Serial.print("Temperature: ");
  Serial.print(temperature);

  Serial.print("\tAlert Pin: ");
  Serial.print(alertPinState);

  Serial.print("\tAlert Register: ");
  Serial.println(alertRegisterState);

  delay(1000);  // 等待 1000ms
}

LCD 液晶螢幕

參考：

這個模組應該不需要解釋吧，就是一個可以顯示黑白像素的螢幕。重點是要怎麼讓它顯示東西：

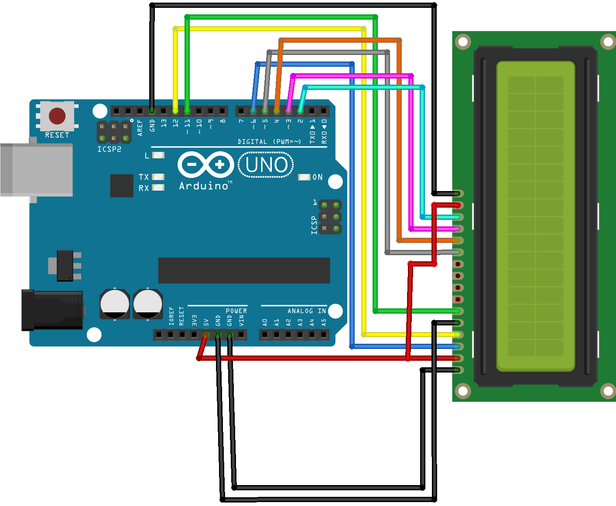

沒有 I2C 轉接板

如果你只有一片 1602 LCD 螢幕，沒有接上轉接板（Adapter board），那麼你會看到螢幕模組的板子上有很多針腳。你需要自己將這些針腳都連接到開發板上。

LCD pins	ESP32 pins
VSS	GND
VDD	電源（3V3 或 5V0）
RS	GPIO12
RW	GND
E (Enable)	GPIO11
D4	GPIO5
D5	GPIO4
D6	GPIO3
D7	GPIO2
A	電源（3V3 或 5V0）
K	GND

然後，打開範例的「LiquidCrystal > HelloWorld」，你應該就能看到 hello, world! 和經過時間的字樣。

Note

在範例程式的檔案裡，你也可以看到應該接上的對應針腳。

txt

 The circuit:
* LCD RS pin to digital pin 12
* LCD Enable pin to digital pin 11
* LCD D4 pin to digital pin 5
* LCD D5 pin to digital pin 4
* LCD D6 pin to digital pin 3
* LCD D7 pin to digital pin 2
* LCD R/W pin to ground
* LCD VSS pin to ground
* LCD VCC pin to 5V

程式部份，我們有 LiquidCrystal 幫忙進行處理，所以只要用 setCursor() 指定位置、print() 顯示文字就行啦！

// 範例程式的片段
void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  lcd.print(millis() / 1000);
}

有 I2C 轉接板

有轉接板，它就會幫你處理好這堆針腳，並整理成剩下 4 個：VCC、GND、SDA、SCL。前兩個就不用說了，後兩個就是傳遞 I2C 資訊的針腳啦，至於要接在哪裡，看看開發板的 Pinout：

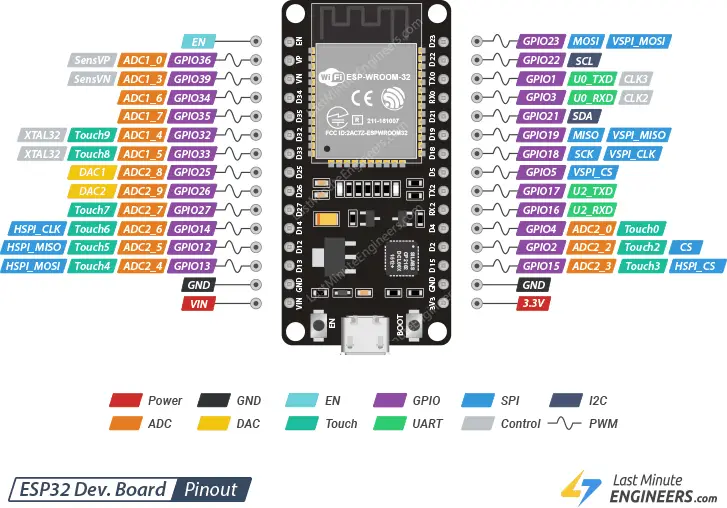

看到 SDA 和 SCL 了嗎？就是接在 GPIO21 和 GPIO22 上。（以這片板子來說）

接上之後，就可以顯示東西了！一樣，這邊會用到 LiquidCrystal 函式庫，不過是 I2C 的版本：

/** Edited from MiroTek <3 */
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display

void setup() {
  lcd.init(); // initialize the lcd
  lcd.backlight();

  // Print a message to the LCD.
  lcd.setCursor(0,0);
  lcd.print("Hello, world!");

  lcd.setCursor(0,1);
  lcd.print("TNFSHCEC");
}

void loop() { }
